HỆ THỐNG BÃI ĐỖ XE TỰ ĐỘNG DẠNG XẾP HÌNH (PUZZLE PARKING)

Code:
Hãng SX:
Hệ thống đỗ xe tự động kiểu xếp hình, giải pháp đỗ xe kim khí (Puzzle Parking) là một hệ thống bãi đỗ xe tự động được thiết kế đơn giản rất thuận tiện trong quá trình lắp đặt cũng như chi phí bỏ ra phù hợp với nhiều loại công trình khác nhau.
Đăng ký tư vấn chi tiết

Chi tiết sản phẩm




GIẢI PHÁP ĐỖ XE TẠI CÁC THÀNH PHỐ LỚN VỚI HỆ THỐNG ĐỖ XE TỰ ĐỘNG KIỂU XẾP HÌNH (PUZZLE PARKING), GIẢI PHÁP ĐỖ XE KIM KHÍ


Với giao thông tại các thành phố lớn, nơi đỗ xe vẫn luôn là một vấn đề nan giải cần giải quyết, nhất là trong tình trạng số lượng xe ô tô ngày càng tăng như hiện nay tại Việt Nam. Những thành phố lớn trên thế giới đã áp dụng nhiều hệ thống đỗ xe hiện đại, có thể đáp ứng số lượng lớn nhu cầu quản lý xe. Có nhiều hệ thống đỗ xe khác nhau đã được sử dụng, tuy nhiên có thể nói bãi đỗ xe dạng xếp hình là một trong những giải pháp đỗ xe phù hợp nhất đối với các thành phố lớn có lượng xe đang trở nên quá tải tại Việt Nam. Vậy tại sao bãi đỗ xe kiểu xếp hình lại được đánh giá cao như vậy, hãy cùng tìm hiểu những thông số kỹ thuật chi tiết cùng ưu điểm siêu việt của hệ thống này.

puzzle parking 2 tang

Puzzle parking 2 tầng

THÔNG SỐ CƠ BẢN


Loại hệ thống: Xếp hình cao 2 tầng, 3 tầng, 4 tầng, 5 tầng, 6 tầng.
Loại xe ôtô có thể đỗ:

  • Loại 1: Tải trọng ôtô: ≤ 2000
+ Level 1: Kích thước (DxRxC): ≤ 5000 x 1850 x 2000 SUV (mm)
+ Level 2,3,4,5,6: Kích thước (DxRxC): ≤ 5000 x 1850 x 1550 SEDAN (mm)
+ Động cơ nâng hạ: Tầng 2: 2.2KW; Tầng 3,4,5,6  :3.7KW
+ Động cơ trượt ngang: 0.2 KW
  • Loại 2: Tải trọng ôtô: ≤ 2500
+ Level 1: Kích thước (DxRxC): ≤ 5000 x 1850 x 2000 SUV (mm)
+ Level 2,3,4,5,6: Kích thước (DxRxC): ≤ 5000 x 1850 x 1550 SEDAN (mm)
+ Động cơ nâng hạ: 3.7KW
+ Động cơ trượt ngang: 0.2 KW
  • Loại 3: Phi tiêu chuẩn, quá khổ quá tải (Mayback, LX …) liên hệ theo số hotline để được tư vấn.

Nguồn điện: 380V / 50Hz / 3phase
Thời gian lấy/cất xe: 70s (Max)
Điều khiển: Dùng PLC
Thao tác: Nút bấm/quẹt thẻ
Vị trí lắp đặt: Có thể lắp đặt ngoài trời hoặc trong nhà
Nhiệt độ môi trường: -20℃~50℃
Độ ẩm tương đối: ≤95%(25℃)
Cơ cấu an toàn:
+ Đèn cảnh báo và dừng khẩn cấp
+ Phanh điện tử và bảo vệ quá giới hạn
+ Móc chống rơi
- Thao tác:
+ Cách vận hành: Tự động và thủ công
+ Bảng điều khiển: Nút bấm
+ Phương thức lấy xe: Lùi vào và tiến ra
- Tủ điện: Vỏ kim loại sơn tĩnh điện
- Bảng điều khiển: Vỏ inox

Hệ thống cơ khí Sản xuất: Trung Quốc Sản xuất: Hàn Quốc Sản xuất: Việt Nam
* Loại thép: Q235, Q235B hoặc tương đương SS400 SS400
* Động cơ - hộp số nâng hạ MCN – Đài Loan Samyang – Hàn Quốc Samyang – Hàn Quốc
* Động cơ di chuyển ngang MCN – Đài Loan Samyang – Hàn Quốc Samyang – Hàn Quốc
* Xích truyền động SUZHOU HUANQIU - Trung Quốc Dongbo chain - Hàn Quốc Daiichi – Nhật
* Cáp thép SUZHOU HUANQIU - Trung Quốc Chungwoo - Hàn Quốc Maxway – Trung Quốc
Hệ thống điều khiển Sản xuất: Trung Quốc Sản xuất: Hàn Quốc Sản xuất: Việt Nam
* BỘ ĐIỀU KHIỂN PLC: OMORON- Nhật Bản SIMENS – ĐỨC OMORON- Nhật Bản
* Bộ nguồn MAOYUAN - Trung Quốc MITSUBISHI - Nhật Bản OMORON- Nhật Bản
* Công tắc hành trình SAFETYMAN - Trung Quốc HANYOUNG - Hàn Quốc OMORON- Nhật Bản
* Cảm biến quang JIETAIKE - Trung Quốc AUTONICS - Hàn Quốc OMORON- Nhật Bản
* Móc treo an toàn MAOYUAN - Trung Quốc RUDIAN - Trung Quốc RUDIAN - Trung Quốc
* Hệ thống đèn báo MAOYUAN - Trung Quốc HANYOUNG - Hàn Quốc HANYOUNG - Hàn Quốc
* Aptomat nguồn tổng MCCB LS - Hàn Quốc LS - Hàn Quốc MITSUBISHI - Nhật Bản
* Aptomat phụ tải MCB LS - Hàn Quốc LS - Hàn Quốc MITSUBISHI - Nhật Bản
* Contactor TECO - Đài Loan LS - Hàn Quốc MITSUBISHI - Nhật Bản
* Relay nhiệt TECO - Đài Loan LS - Hàn Quốc MITSUBISHI - Nhật Bản
* Đèn cảnh báo MAOYUAN - Trung Quốc HANYOUNG - Hàn Quốc HANYOUNG - Hàn Quốc
* Báo giới hạn hành trình JIETAIKE - Trung Quốc HANYOUNG - Hàn Quốc OMORON- Nhật Bản
* Báo chiều cao xe JIETAIKE - Trung Quốc AUTONICS - Hàn Quốc OMORON- Nhật Bản
* Cảnh báo không gian vận hành JIETAIKE - Trung Quốc AUTONICS - Hàn Quốc OMORON- Nhật Bản
* Nút dừng khẩn cấp SAFETYMAN - Trung Quốc HANYOUNG - Hàn Quốc IDEC - Nhật Bản
* Nút điều khiển SAFETYMAN - Trung Quốc HANYOUNG - Hàn Quốc IDEC - Nhật Bản

Sản phẩm bãi đỗ xe kiểu xếp hình của Tân Phát đáp ứng đầy đủ tiêu chuẩn công nghiệp của Việt Nam, và một điểm đáng chú ý nữa là nó phù hợp với hầu hết các dòng xe phổ thông trên thị trường hiện nay:

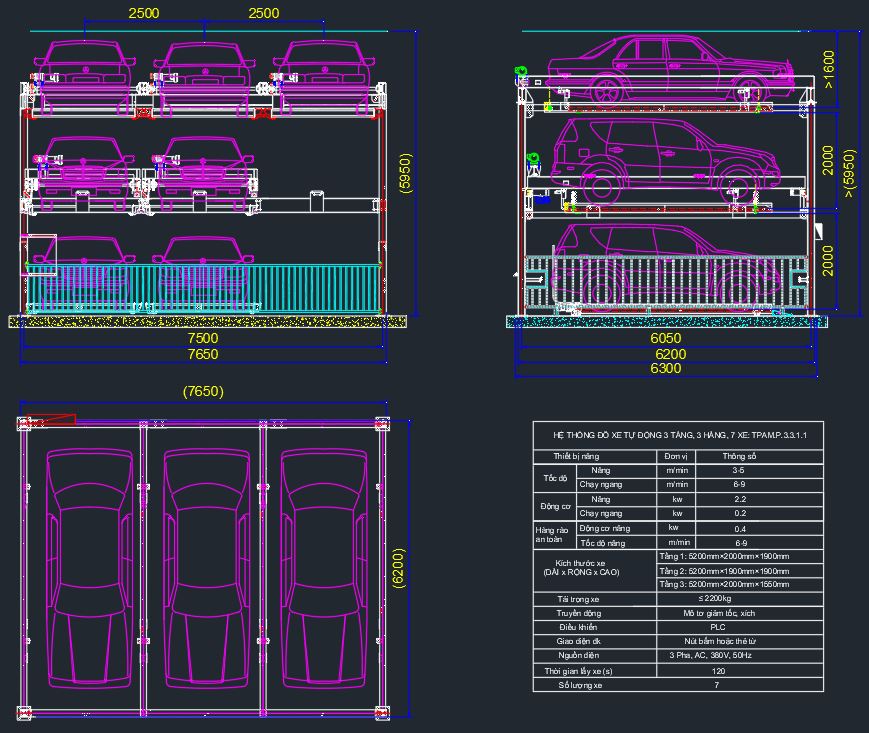

Thông số kỹ thuật hệ thống Puzzle parking

Thông số kỹ thuật hệ thống Puzzle parking

NHỮNG ƯU ĐIỂM CỦA HỆ THỐNG ĐỖ XE TỰ ĐỘNG DẠNG XẾP HÌNH

–  Trên thị trường có rất nhiều hệ thống đỗ xe khác nhau nhưng so với những hệ thống đó thì chi phí tổng thể cho một hệ thống đỗ xe dạng xếp hình thấp hơn những hệ thống tự động hiện đại khác


–  Việc lắp đặt cũng khá dễ dàng do hệ thống được thiết kế là những block riêng biệt, khi tăng hay giảm số lượng xe chỉ cần lắp ghép hoặc tháo rời các block.


– Chỉ tốn 1-2 phút là đã có thể lấy xe ra khỏi bãi đỗ xe, thời gian lấy xe ra ngoài nhanh và thuận tiện hơn rất nhiều các bãi đỗ xe thông thường.


– Có thể lắp đặt được ở nhiều khu vực với nhiều loại địa hình khác nhau.


– Xe có thể ra vào bất kỳ vị trí còn trống nào ở tầng 1, đặc biệt tầng 1 và 2 được thiết kê riêng cho xe SUV và xe bán tải với kích thước lớn, điều này hệ thống đỗ xe quay vòng đứng không thể làm được.


–  Có hệ thống khóa hãm an toàn để tránh xảy ra những tai nạn trong quá trình nâng hạ xe.


–  Thiết kế đơn giản giúp việc bảo trì bảo dưỡng trở nên dễ dàng và nhanh chóng.



ĐA DẠNG VỀ THIẾT KẾ - LỢI THẾ CỦA HỆ THỐNG BÃI ĐỖ XE KIỂU XẾP HÌNH

Công ty Cổ phần Tự động hóa Tân Phát cung cấp Bãi đỗ xe kiểu xếp hình có thể linh hoạt thay đổi về thiết kế sao cho phù hợp với nhu cầu và diện tích sử dụng của khách hàng. Dựa trên khảo sát thực địa và nhu cầu thực tế, TPA sẽ tư vấn nên sử dụng Bãi đỗ xe 2 tầng, 3 tầng hay 4 - 5 - 6 tầng và với độ rộng bao nhiêu là phù hợp.
Một số hệ thống bãi đỗ xe tự động TPA đã lắp đặt và có thể cung cấp như:

Bãi đỗ xe kiểu xếp hình 2 tầng
Đối với những nơi có số lượng xe giao động từ 10 - 12 xe như ở các cơ quan, chỉ có xe nhân viên và khách ra vào số lượng không nhiều thì Bãi đỗ xe hai tầng kiểu xếp hình là sự lựa chọn phù hợp. Sử dụng bãi đỗ xe dạng 2 tầng  thế này thường là điều khiển đỗ xe và lấy xe là bằng tay, vì số lượng xe ít nên không cần đầu tư hệ thống lấy tự động cho tốn chi phí mà thời gian lấy xe cũng không nhanh hơn nhiều, hầu hết những bãi đỗ xe này đều là người quen biết nhau nên vấn đề quản lý cũng như bảo vệ xe không cần thiết phải đầu tư hệ thống kiểm soát như kiểu quẹt thẻ hay vân tay….
do-xe-xep-hinh

Hệ thống đỗ xe bán tự động tại PECC2 (Số 32 Ngô Thời Nhiệm - P7 - Q3 - Tp Hồ Chí Minh)

bai-do-xe-kim-khi

Hệ thống đỗ xe 2 tầng đơn giản

Với các tầng hầm đỗ xe tại các tòa nhà văn phòng, chung cư hay TTTM với chiều cao hạn chế thì việc bố trí hệ thống đỗ xe xếp hình loại 2 tầng là lựa chọn vô cùng hợp lý.

Hệ thống đỗ xe xếp hình tại tòa nhà Golden King (số 15 Nguyễn Lương Bằng - Phường Tân Phú - Q7 - Tp Hồ Chí Minh)

Hệ thống đỗ xe xếp hình tại tòa nhà Golden King (số 15 Nguyễn Lương Bằng - Phường Tân Phú - Q7 - Tp Hồ Chí Minh)

Khắc phục hiệu quả các vấn đề liên quan đến không gian bố trí vị trí đỗ, như cột nhà hay hệ thống thoát khí, PCCC ...

Hệ thống đỗ xe xếp hình 47 Cát Linh

Hệ thống đỗ xe xếp hình tại TTTM 47 Cát Linh - Ba Đình - Hà Nội

Bãi đỗ xe kiểu xếp hình 3 tầng, 4 tầng, 5 tầng, 6 tầng.

Những nơi có lưu lượng xe ra vào nhiều thì cần sử dụng Bãi đỗ xe kiểu xếp hình nhiều tầng có mái che

Puzzle parking 3 tang

Puzzle parking 3 tầng

Bãi đỗ xe tự động dạng xếp hình có thể được thiết kế và lắp đặt trong các trung tâm lớn nơi nhu cầu đỗ xe cao tại các thành phố.

Puzzle-parking-quy-mo-rong

Puzzle parking quy mô rộng

Tại những nơi sang trọng như nơi triển lãm, trưng bày xe cũng có thể sử dụng Hệ thống bãi đỗ xe tự động xếp hình dành có thiết kế sang trọng, cầu kỳ và tinh tế.

bai-do-xe-kim-khi

Puzzle parking sang trọng



QUY TRÌNH LÀM VIỆC CỦA HỆ THỐNG BÃI ĐỖ XE TỰ ĐỘNG KIỂU XẾP HÌNH

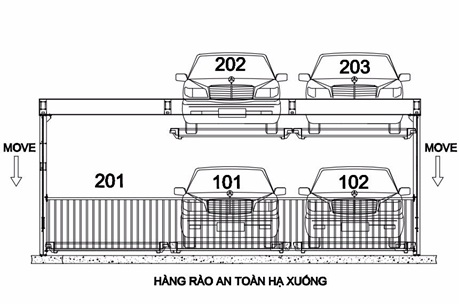

– Bước 1: Khi xe đi vào khu gửi xe người lái xe cho xe vào vị trí trống (vị trí pallet).



he thong bai do xe tu dong kieu xep hinh

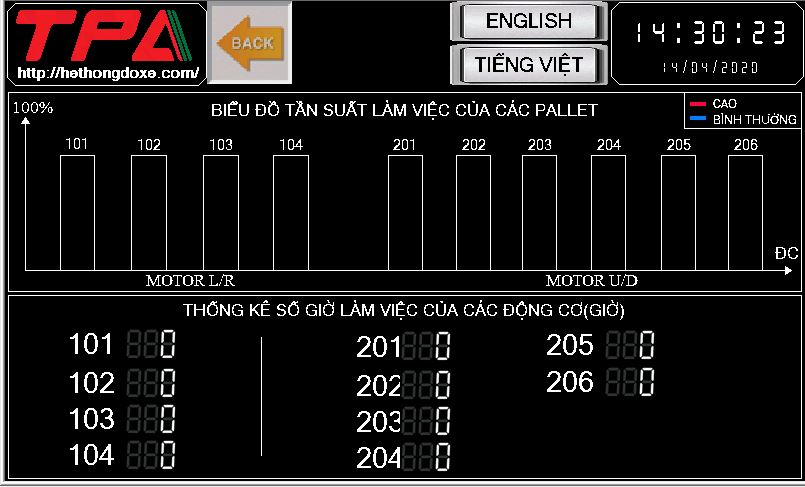

– Bước 2 : Người lái xe ra khỏi xe, đến khu vực màn hình điều khiển để xác nhận gửi xe.

xac nhan gui xe



Sau khi xác nhận gửi xe trên màn hình thì hệ thống cảm biến quét để đảm bảo người lái xe đã đứng bên ngoài vị trí pallet hoạt động. Trường hợp cảm biến phát hiện có người đứng trong phạm vị pallet hoạt động thì đèn báo, còi báo sẽ hoạt động và pallet sẽ không hoạt động cho tới khi người ra vị trí an toàn.

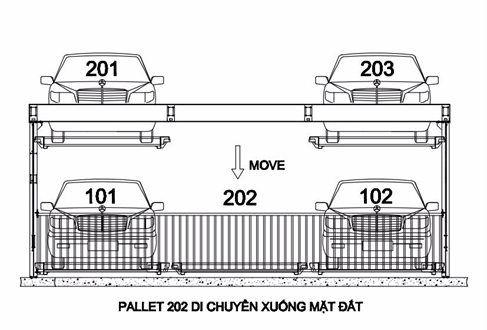

 Bước 3: Hệ thống Pallet sẽ nâng kết hợp di chuyển ngang để đưa xe vào vị trí còn trống trong hệ thống

phuong-thuc-lay-xe

– Toàn bộ các vị trí tại tầng 1 đều có thể nhận xe và trả xe nên không xảy ra hiện tượng ùn tắc và thời gian gửi-trả xe nhanh

– Hệ thống bãi đỗ xe kiểu xếp hình được thiết kế gồm các Block riêng biệt rất linh hoạt trong quá trình đầu tư và lắp ghép

– Các tầng dưới của Block được ưu tiên chứa các xe bán tải, SUV có trọng lượng lớn

– Kết cấu khung gầm Block được thiết kế vững chắc phù hợp với không gian nhỏ hẹp

– Hệ thống được thiết kế gồm các Block riêng biệt rất linh hoạt trong quá trình đầu tư và lắp ghép

– Các Block được kết nối đơn giản nên rút ngắn thời gian thi công

– Phương án đầu tư linh hoạt tùy thuộc vào diện tích và số tiền đầu tư

– Mỗi vị trí được thiết kế hệ thông chốt hãm chống rơi và chống rung lắc

– Đảm bảo an toàn khi mất điện và khi các pallet phải di chuyển đến vị trí đỗ di chuyển

– Hệ thống bãi đỗ xe nổi với kết cấu khung dầm thép hình.

– Hệ thống có thể lắp đặt theo địa hình.

– Tốc độ lấy xe cho mỗi lần là khoảng 1-2 phút.

– Hệ thống bãi đỗ xe xếp hình nâng hạ bằng cáp tời, có chốt an toàn.





Công ty Cổ phần tự động hóa Tân Phát chuyên cung cấp giải pháp đỗ xe cho mọi công trình lớn hay nhỏ. Với phương châm làm việc chuyên nghiệp, tận tâm TPA luôn cam kết mang tới cho khách hàng sản phẩm với chất lượng tốt nhất cùng giá thành hợp lý và đảm bảo giao hàng đúng tiến độ.
