CẦU NÂNG ĐỖ XE GIA ĐÌNH 2300/2700

Hệ thống đỗ xe cầu nâng 2 trụ là một hệ thống đỗ xe độc lập, truyền động bằng thủy lực và xích theo chiều đứng, do vậy người sử dụng cần có không gian mặt bằng để lấy xe từ tầng trên xuống.
Đây là hệ thống đỗ xe phù hợp cho cả mục đích đỗ xe gia đình và đỗ xe thương mại (như trong tòa nhà văn phòng và các cơ sở kinh doanh. khách sạn).



Ø Phù hợp hầu hết các loại xe
Ø Sàn đỗ xe được mạ kẽm đảm bảo an toàn và tuổi thọ lâu dài.
Ø Bề mặt sàn được cán sóng chống trượt bảo vệ cả xe và người lái khỏi bị trượt và hư hỏng.
Ø Dẫn động bằng xi lanh thủy lực đơn và xích.
Ø Kết cấu tự đứng và tự hỗ trợ
Ø Cột trụ thiết kế đối xứng
Ø Hệ thống xích đồng bộ đảm bảo sự cân bằng khi nâng hạ xe
Ø Cột sử dụng chung khi liên kết từ 2 hệ thống trở lên giúp tiết kiệm không gian đỗ xe.
Ø Công tắc chìa khóa điện đảm bảo sự an toàn
Ø Tự động ngắt hệ thống khi ngừng điều khiển công tắc khóa.
Ø Hệ thống khóa cơ khí động lực chống rơi xe ở trên
Ø Hạ xe bằng thủ công khi mất điện
Ø Sàn đỗ xe có thể dừng ở các cao độ khác nhau để phù hợp với các loại xe và chiều cao trần khác nhau.
Ø Thiết bị bảo vệ quá tải hệ thống thủy lực.

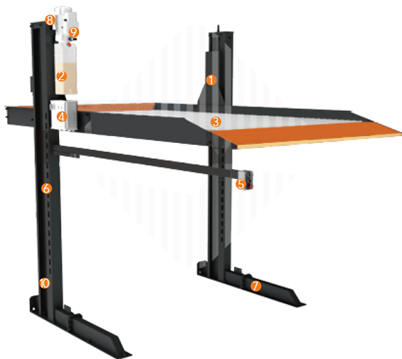

Tổng quan

1 - Khu vực chưa dầu
2 - Thùng dầu
3 - Sàn đỗ xe mạ kẽm
4 - Tủ điện
5 - Công tắc khóa và nút dừng khẩn cấp
6 - Khóa động lực chống rơi
7 - Chân đế hệ thống
8 - Công tắc hành trình
9 - Cụm động cơ, bơm, van
10 - Cảm biến quang


Đặc tính

• Tuân thủ TUV, đó là chứng nhận có thẩm quyền nhất trên thế giới

• Chi phí sử dụng thấp

• Hệ thống thủy lực mới sở hữu cấu trúc Ashkenazi (phiên bản cao cấp)

• Hệ thống điều khiển được thiết kế hoàn toàn mới

• Sàn đỗ xe mạ kẽm

• Hệ thống an toàn, không tai nạn

• Thiết bị khóa chống rơi động lực

• Động cơ điện ổn định hơn

• Tăng cường độ cứng kết cấu chính của thiết bị

• Hoàn thiện bề mặt tuyệt vời

• Màu sắc phong phú

• Bám dính mạnh

• Xích cao cấp được cung cấp bởi nhà sản xuất xích Hàn Quốc

• Bu lông mạ kẽm theo tiêu chuẩn châu Âu

• Kết nối các hệ thống, thiết kế trụ dùng chung

• Máy cắt thép Laser + Hàn bằng Robot tự động

• Kết cấu tự đứng độc nhất

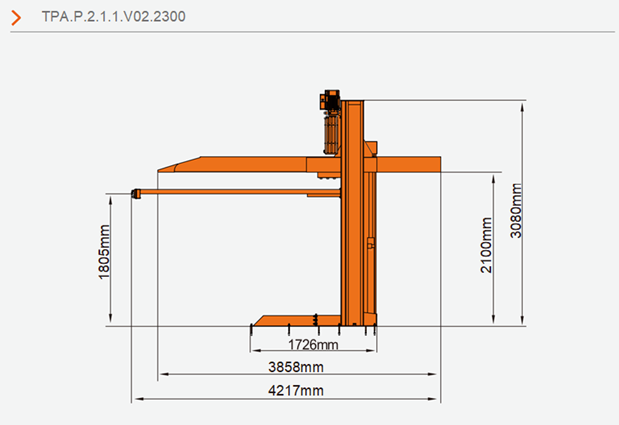

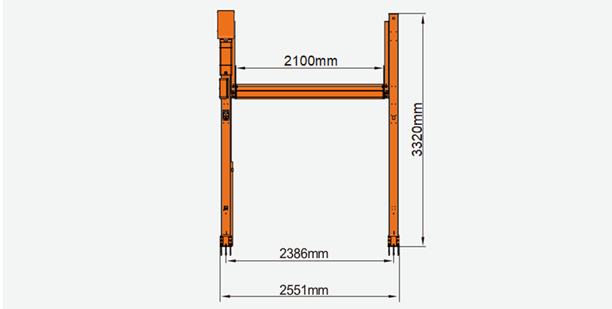

Thông số kỹ thuật

1. Thông số chung


Model	2700	2300
Số xe đỗ trên mỗi hệ thống	2	2
Khối lượng nâng	2700kg	2300kg
Chiều dài xe	5000mm	5000mm
Chiều rộng xe	1850mm	1850mm
Chiều cao xe	1550 ~ 2000mm (Sedan/ SUV)	1550 ~ 2000mm (Sedan/ SUV)
Truyền động	Xi lanh thủy lực + xích	Xi lanh thủy lực + xích
Điều khiển	Công tắc khóa	Công tắc khóa
Tốc độ nâng	<50s	<50s
Tốc độ hạ	<35s	<35s
Nguồn điện	100–480V, 1/3P, 50/60Hz	100–480V, 1/3P, 50/60Hz
Hoàn thiện bề mặt	Sơn tĩnh điện với bột AkzoNobel	Sơn tĩnh điện với bột AkzoNobel

2. Hệ thống thủy lực


Model	TPA.P.2.1.1.V02.2700	TPA.P.2.1.1.V02.2300
Công suất động cơ bơm	2.2Kw	2.2Kw
Lưu lượng bơm	2.6ML/r	2.6ML/r
Áp suất làm việc của bơm	16-17MPa	16-17MPa
Xi lanh thủy lực	Italian Aston seals	Italian Aston seals
Dầu thủy lực	L-HV 46#	L-HV 46#
Xích nâng	LH1266	LH1266
Xích cân bằng	LH1066	LH1066

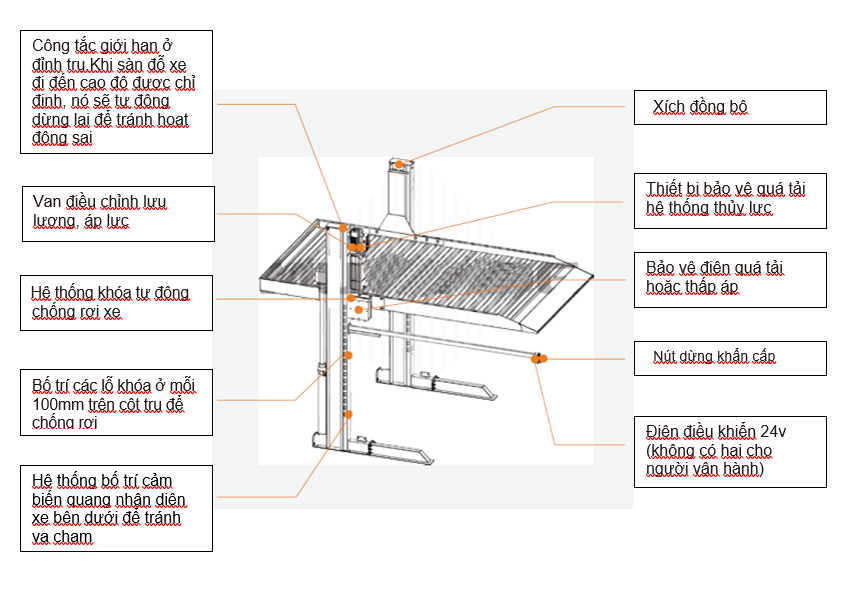

Thiết bị an toàn

Ghi chú:

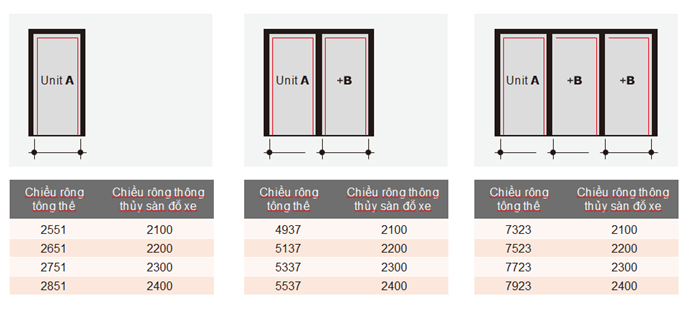

Chiều rộng thông thủy sàn đỗ xe 2100 mm cho chiều rộng xe tiêu chuẩn 1850 mm. Đối với những chiếc xe du lịch cỡ lớn, chúng tôi khuyên bạn nên sử dụng chiều rộng thông thủy sàn đỗ xe ít nhất là 2300-2500 mm

Công ty Cổ phần tự động hóa Tân Phát chuyên cung cấp giải pháp đỗ xe cho mọi công trình lớn hay nhỏ. Với phương châm làm việc chuyên nghiệp, tận tâm TPA luôn cam kết mang tới cho khách hàng sản phẩm với chất lượng tốt nhất cùng giá thành hợp lý và đảm bảo giao hàng đúng tiến độ.
