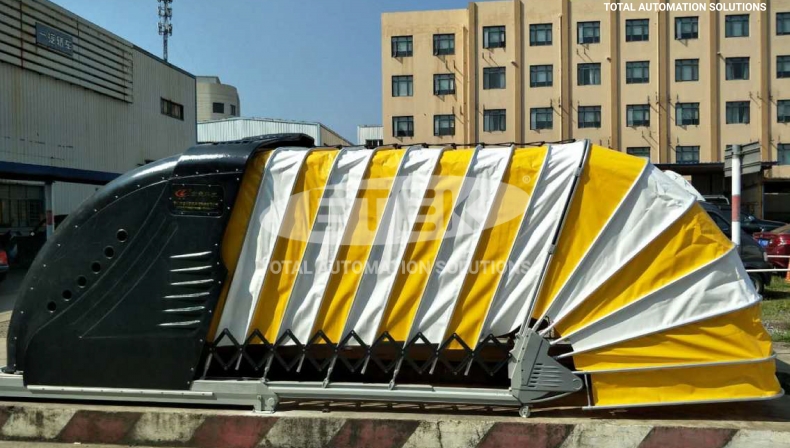

Mái che ô tô tự động sử dụng điện năng lượng mặt trời

Code:
Hãng SX:
Mái che ô tô tự động sử dụng điện năng lượng mặt trời dùng nguồn điện có pin lưu trữ, được lấy từ pin năng lượng mặt trời hoặc cắm dây sạc từ nguồn điện gia đình 220V
Đăng ký tư vấn chi tiết

Chi tiết sản phẩm

Mái che ô tô tự động sử dụng điện năng lượng mặt trời dùng nguồn điện có pin lưu trữ, được lấy từ pin năng lượng mặt trời hoặc cắm dây sạc từ nguồn điện gia đình 220V


mái che ô to tự động-


Thông số thiết bị

- Điện áp: Định mức 24V,
- Dòng tải tối đa: 6.94A
- Công suất: 100W
- Hành trình làm việc: 5100-6000mm
- Năng lượng mặt trời: Nguồn 36V/40W tỉ lệ chuyển đổi ánh sáng từ 18%-19%
- Bộ sạc: Điện áp sạc: từ 28V đến 29.5V
- Kích thước (Dài x Rộng x Cao):
  • A: Xe nhỏ HG-46 (4,45 x 2,25 x 1,50 mét), trọng lượng 320kg
  • B: Xe tổng hợp HG-52 (5,00 x 2,25 x 1,50 mét), trọng lượng sản phẩm 320kg
  • C: Xe hạng B HG-55 (5,20 x 2,25 x 1,60 mét), trọng lượng sản phẩm 320kg
  • D: SUV tiêu chuẩn (5,10 x 2,25 x 1,50 mét), trọng lượng 320kg
  • E: SUV tiêu chuẩn phiên bản lớn (5,55 x 2,25 x 1,70 mét), trọng lượng sản phẩm 320kg
  • F: SUV tiêu chuẩn hạng sang (5,56x2,55x1,90 mét), trọng lượng sản phẩm 320kg
- Màu sản phẩm: Lựa chọn tùy ý
- Khung thép loại: Hợp kim nhôm
- Vật liệu mái che: Bạt PVDF độ dày 0,74mm
- Nhiệt độ thích ứng -30°C/+70°C
- Bảo hành: 1 năm

Công dụng sản phẩm mái che ô tô tự động

1. Ngăn chặn thiệt hại do con người gây ra
Giảm hiệu quả sự mất mát tài sản do các yếu tố nhân tạo gây ra: vỡ cửa, mất cắp đồ vật và trầy xước xe
2. Bảo vệ xe khỏi các tác động từ thời tiết
Giảm mức độ lão hóa của sơn và các bộ phận trang trí ngoại thất do các yếu tố môi trường tự nhiên như bão, xói mòn do sương giá và tiếp xúc với nhiệt độ cao
3. Bảo dưỡng xe
Mái che ô tô tự động làm giảm hiệu quả sự tích tụ bụi tĩnh điện trên bề mặt ô tô, ô nhiễm và ăn mòn thân xe do phân chim, lá cây và giảm số lần rửa xe để làm chậm mức độ lão hóa sơn và trang trí bên ngoài.
4. Bảo vệ quyền riêng tư
Bảo vệ hiệu quả quyền riêng tư của chủ sở hữu và các vấn đề khác.

Hướng dẫn sử dụng, bảo trì, lắp đặt mái che ô tô tự động

1. Điều kiện lắp đặt

 Đảm bảo sàn bằng phẳng và chắc chắn để bạn có thể sử dụng vít giãn nở để cố định mái che ô tô
- Vị trí lắp đặt mái che ô tô nên cố gắng đảm bảo các tấm pin mặt trời có thể nhận đủ ánh sáng mặt trời
- Kích thước bãi đỗ xe phải dài 6m và rộng 2,5m
- Mái che có nguồn điện sạc AC nhằm ngăn chặn việc thiếu nguồn lưu trữ do thiếu ánh sáng ảnh hưởng đến việc sử dụng
- Phía sau mái che ô tô được trang bị khe hở chỉnh tay. Trong những trường hợp đặc biệt không thể điều khiển từ xa thì có thể sử dụng phương pháp thu gọn mái che ô tô bằng tay

2. Cách cài đặt

- Kiểm tra mặt nền có bằng phẳng và chắc chắn hay không để có thể sử dụng vít nở để cố định mái che ô tô
- Kiểm tra trạng thái của tất cả các bộ phận và xem có hư hỏng do tai nạn hay không
- Trong quá trình lắp đặt, bánh răng ở trạng thái trung tính và trước khi thử nghiệm sau khi lắp đặt, bánh răng trụ C được chuyển sang chế độ điện

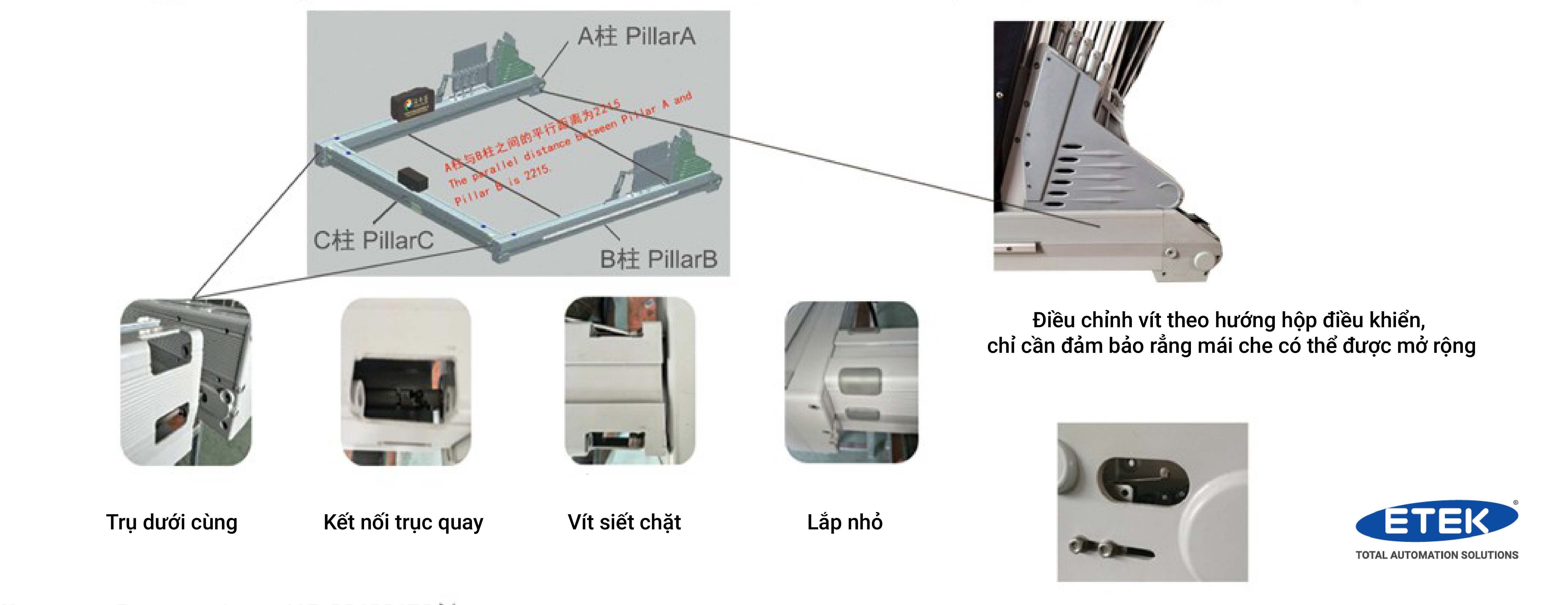

- Nối trụ A với trụ C như trong hình và kết nối lại trụ B với trụ C bằng cách sử dụng vít như trong hình.
- Khi lắp đặt, đẩy cả hai ray dẫn hướng xuống đáy cùng lúc như hình minh họa, đảm bảo hoạt động đồng bộ

3. Lắp đặt tấm đáy cố định chân

- Đầu tiên hãy lắp tấm lẻ chân vào trụ dưới cùng
- Kiểm tra xem cột A có song song với cột B không
- Đánh dấu theo lỗ vít mở rộng tấm đế
- Di chuyển toàn bộ cây cột đi và ghi nhớ vị trí
- Đục lỗ vào vị trí đánh dấu và đặt vít mở rộng vào. Chỉ lắp hai vít mở rộng ở hai bên mặt trước và mặt sau của mái che ô tô
- Sau khi lắp xong tấm cô định trụ chân đế thì nâng toàn bộ trụ dưới lên tấm dáy để siết chặt vít để hoàn tất việc lặp đặt tấm đáy
- Chèn tấm bạt số 4 vào các chân đỡ ống hình chữ U ở cả hai bên một cách đều đặn và chính xác theo các bước và dùng vít bắt vít. Trước tiên hãy kéo thanh dẫn hướng dạng ống lồng ra 50 cm. Sau đó lắp ống hình chữ U xuống đáy theo bước 1, 2, 3, và siết chặt 5 vít trên cụm, trong đó các vít vào bản lề màu đen không được quá chặt
- Kéo dãn và rút dây trung tính bằng tay, chuẩn bị búa da, điều chỉnh ống cho cùng độ cao rồi siết chặt vít điều chỉnh vít siết chặt. Chiều cao thứ sáu và bẩy lấy làm chuẩn, điều chỉnh cả hai bên của bạt phải đối xứng. Sau đó đẩy về vị trí trung hòa về bánh răng, nối dây động cơ trước, nối nguồn điện và lắp cầu chì (Số ở cạnh ắc quy trụ A): Điều khiển từ xa hoạt động giãn nở của bạt số 4 từ xa, sau khi duy trì đều và ổn định nhất có thể, hẫy xác định điểm chuẩn về độ co ngót
- Lắp ráp nắp sau của vỉ theo các bước sau, sau đó siết vít tuần tự và lắp theo nhãn loại vít tương ứng với gói vít và vỏ phía sau. Tấm pin mặt trời hướng lên trên, đường dây năng lượng mặt trời ở bện cạnh đi qua lỗ phía sau nhà kho. Cố định ống bọc ngoài tại điểm đánh dấu (⟶) của bước 4 và cố định nó vào vít M625 bằng dây nhựa. Kết nối đường dây năng lượng mặt trời với bộ điều khiển hộp pin và sơ đồ nối dây được tham chiếu đến nhãn. Khi lắp đặt nhà kho phía trên, tường ngoài và tường trong có thể được phần chia bằng các nhãn nhỏ
- Khi vỏ sau được lắp ráp, nâng toàn bộ thân lên trụ dưới cùng, điều chỉnh vị trí của vỏ sau và vặn vỏ sau vào thanh trượt
- Lắp riêng các viền ở hai trụ AB. Không vặn chặt vít
- Chèn toàn bộ vỏ phía sau vào các viền ở hai bên của trụ dưới. Chú ý căn chỉnh lỗ vít cuối cùng của vỏ sau với lỗ vít ở trụ dưới. Vặn các vít và siết chặt các vít trên viền
- Sau khi buộc chặt ống chữ U bằng các khối buộc nhóm ở hai bên mái che ô tô, khối được khóa vào vít của thanh ngang M6*20 của vỏ sau, dùng để kẹp bạt
- Kéo các ống nhôm ở hai bên của nắp sau bằng một miếng sắt để tránh chúng bị lỏng. Cuối cùng vặn vít ở hai bên mặt ngoài của nắp vít
- Sau khi hoàn tất toàn bộ quá trình lắp đặt, chuyển đĩa bánh răng của trụ C sang chế độ điện, vận hành bằng điều khiển từ xa, quá trình lắp đặt hoàn tất sau khi kéo ra và rút lại là bình thường

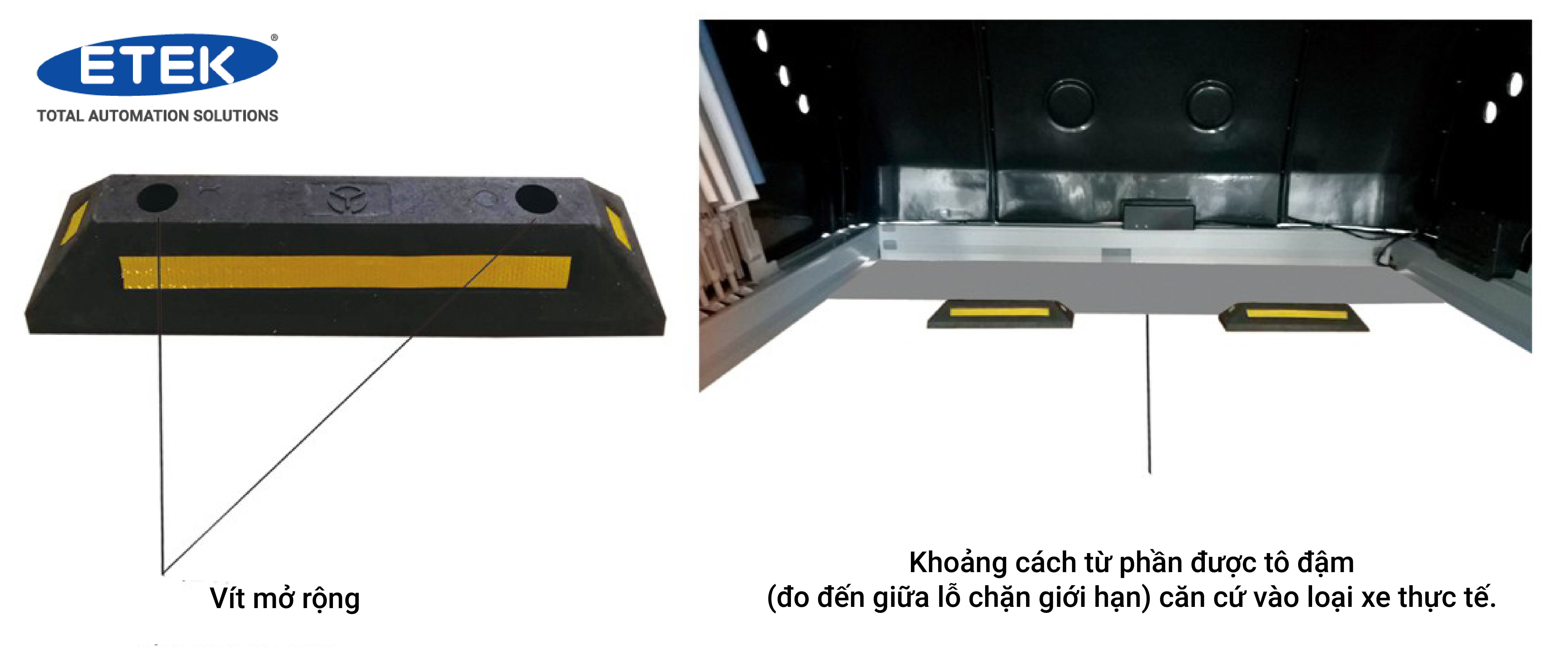

4. Lắp khối giới hạn đỗ xe

- Xác định vị trí khối giời hạn theo model cụ thể của khách hàng
- Đầu tiên đặt khối giới hạn để tạo lỗ đánh dấu vào vị trí thích hợp (bánh sau sát trục C)
- Tạo các lỗ trên mặt đất được đánh dấu và cố định bằng vít mở rộng

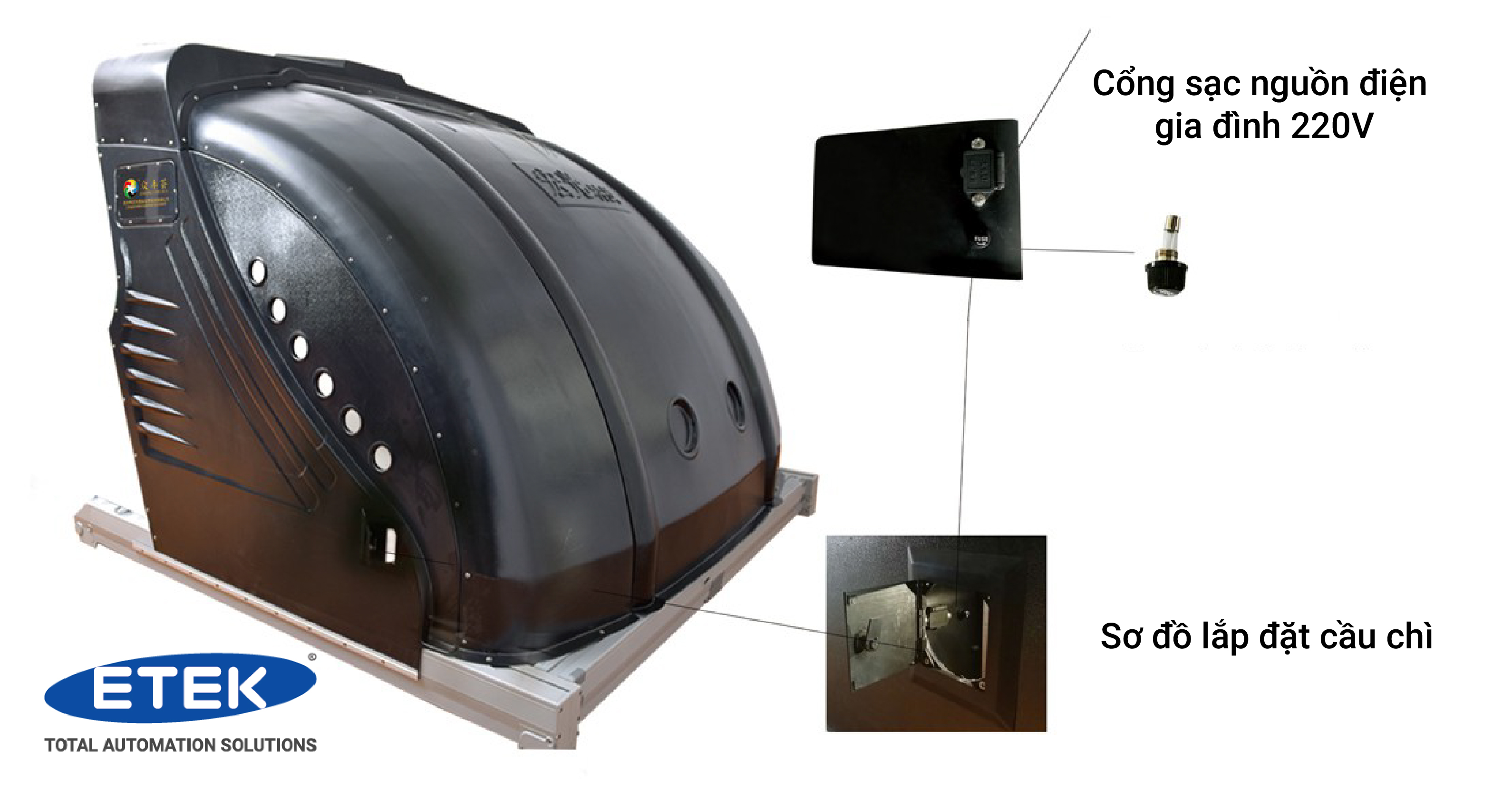

5. Cổng sạc ngoài

mai che o to tu dong
